CAR PC








Descrizione

Per integrare la strumentazione aggiuntiva, ho installato in auto un "CAR-PC".

La mother-board e' una "mini-itx" (17x17 cm) EPIA V-8000 (processore VIA C3 - 800 MHz, 192 MB di ram, VGA ed audio integrati), il disco C: e' allo stato solido, ovvero una compact flash high-speed 66x da 256 MB all'interno della quale risiede il sistema operativo WINDOWS 98, il disco D: un vecchio 3 GB da 3.5" (usato come memoria di massa : mappe del navigatore, musica), alimentatore 12V>ATX e batteria tampone per evitare che il pc si spenga in fase di messa in moto (e per non dover acquistare un costoso alimentatore step-up). Il monitor e' un ottimo (grazie Cosmic Chaos ) 7" LCD 16:9 con ingresso VGA + 2 ingressi videocompositi. Alla seriale integrata ho collegato un ricevitore IR autocostruito seguendo lo schema trovato qui http://www.lirc.org/receivers.html . Sul PC ho installato l' "accoppiata" winlirc + girder, che mi permettono di apprendere i codici trasmessi dal telecomando (un comune telecomando per TV-videoregistratore, non ho trovato niente di meglio !) ed associare i tasti del telecomando a delle azioni in WINDOWS (switch task, alza-abbassa volume, play - pause - avanti/indietro brano di winamp, ecc.). Oltre a questo, c'e' un trackball recuperato da una vecchia tastiera IR Olivetti collegato alla porta mouse. Ho aggiunto 2 "bridge" USB<>seriale per collegare la mia scheda acquisizione (per visualizzare e loggare temperature motore, pressioni, velocita', giri, ecc) ed il ricevitore GPS ( HI 303 ). L'uscita della scheda audio e' collegata agli altoparlanti anteriori mediante un piccolo amplificatore 6+6W basato su un integrato amplificatore della serie "TDA".

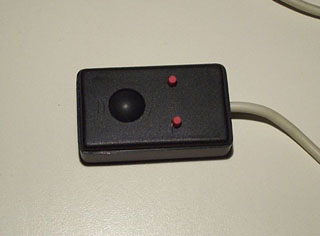

Il trackball "adattato"

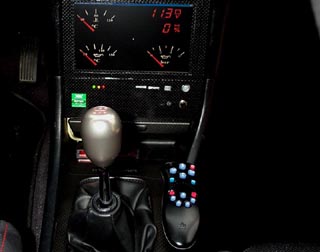

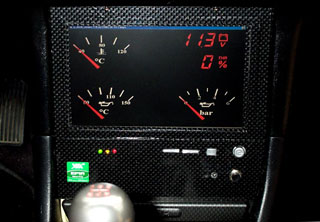

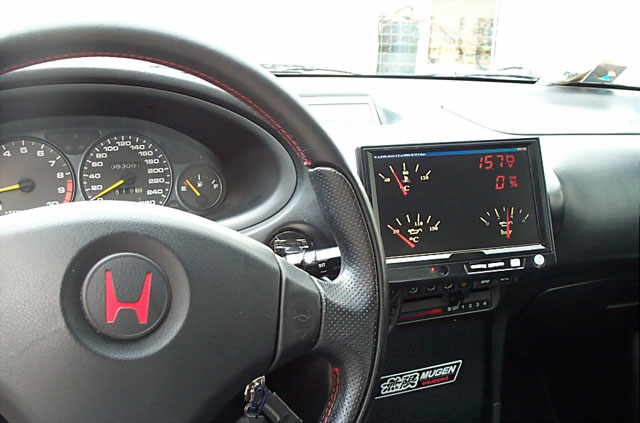

Inzialmente ho integrato il monitor (dopo averlo smontato dallo chassis) nei 2 vani din della consolle centrale, poi, visto che per guardare il monitor bisognava distogliere troppo l'attenzione dalla strada, ho rimontato il pannello LCD nel contenitore originale e l'ho fissato leggermente orientato verso il posto di guida davanti alle bocchette centrali di aerazione. 2 spinotti (VGA 15 poli + DB9 per alimentazione e segnali videocompositi) mi danno la possibilita' di smontarlo in caso di necessita'.



Cliccare qui per visualizzare la galleria fotografica con i dettagli della realizzazione del supporto per la MB, le varie modifiche ai componenti ed il montaggio in auto.



PRIMA

DOPO

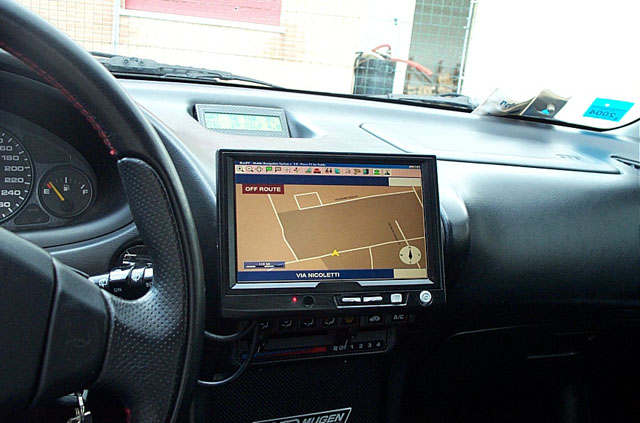

La schermata del navigatore

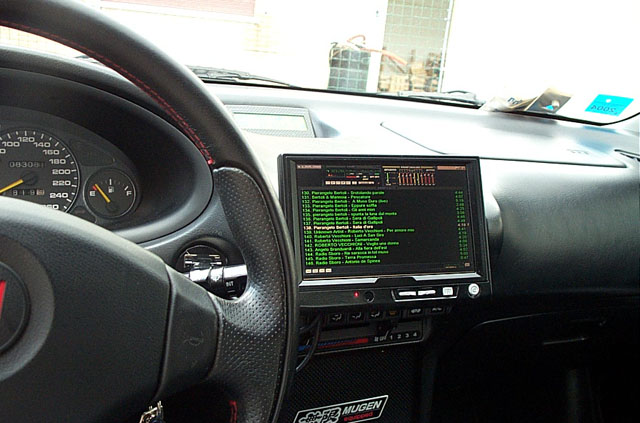

WINAMP !

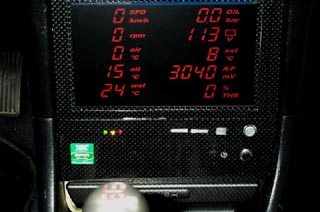

Il mio LOGGER













Ultimo aggiornamento : Aprile 2005
